| 品牌：进口 | 型号：SHWPD2-0880S |
SHWPD2-0880S 0.8-8GHz WIFI 测试 一分二 2.4G 5.8G RF 射频微波高频功分器 分配器
0.8-8GHz 10W SMA RF 一分二 高频射频微波同轴功分器
质量保修1年 厂家承若1年保修
型号：SHWPD2-0880S
主要技术指标：
频率范围：0.8 - 8 GHz
输入功率：10W / 50W
隔 离 度： 23 dB
插入损耗：0.5 dB
振幅平衡：0.3 dB
相位平衡：5°
工作温度：﹣65℃-﹢125℃
接 头：SMA 母
指标:
频率范围（ＭHz） | 0800-8000 |
插入损耗（dB） (含分配比) |
≤3.8@0.8-8GHz |
隔离度（dB） | ≥23／ ≥10@0.8-1.8GHz；≥15@1.8-8GHz |
驻波（VSWR） | ≤1.9／≤1.6 |
幅度平衡度（dB） | ≤0.3 |
相位平衡度（°） | ≤5 |
阻抗（Ω） | 50 |
接口类型 | SMA母 |
功率容量（W） | 50／10 |
工作温度（°C） | ﹣65℃-﹢125℃ |
外型尺寸（mm） | 33×31×13 |
重量（kg） | 0.10 |
外形图
插损测试图
隔离度测试图

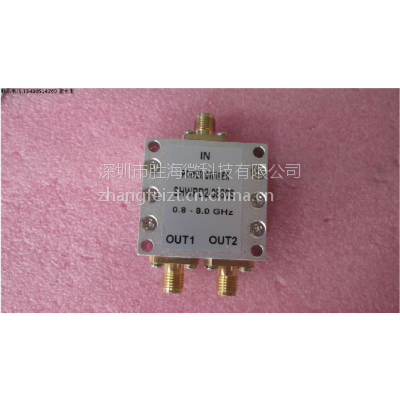

实物照片
