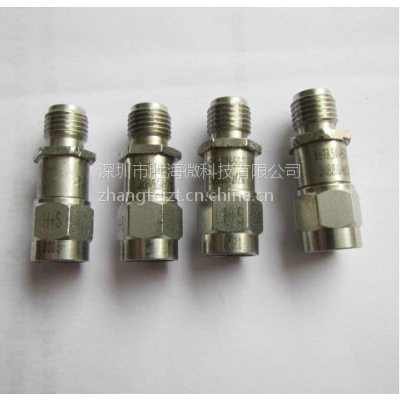

6603_SMA-50-2 HUBER+SUHNER 射频微波同轴高精密固定衰减器保3年 质量保修3年
以下实测指标 也可以替代18GHz衰减器用
品牌：HUBER+SUHNER
型号：6603_SMA-50-2
频率范围：DC-18GHz
衰减值： 3dB
衰减精度：±0.5dB
平均功率(Max)：2 W
峰值功率(Max)：0.2 kW
驻波比(Max)：1.15(DC-4)，1.30(4-12.4)，1.35(12.4-18)
连接器形式：SMA Female to SMA Male
***资料
.sg/zh/ie70/hs-sup-search-prod-rf-att-2g?p_Query=6603_SMA-50-2/199_NE&cls=1C804618A95DD355&query=&step=1&applied=1&selected=1&search=type&display=12&vt=14117&unit=si&listed=0&sort=asc&col=1&prm=7943CB0E613E76E8671554CA384***4A7
/webdocs/0ec1/0900766b80ec1aa9.pdf
Coaxial attenuators online data base
| New selection |
 | | | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||
| Item details | Change search for item description | ?6603_SMA-50-2/199_NE? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Print view |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HUBER+SUHNER Type | 6603_SMA-50-2/199_NE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Attenuator Description | Standard Attenuator, Low Power | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Series / Pattern / Highlights |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Item number | 84036311 (Rev. K) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data sheet | 6603_SMA-50-2/199_NE 6603_SMA-50-2/199_NE (series datasheet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outline drawing | 6603_SMA-50-2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2002/95/EC (RoHS) | compliant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2002/96/EC (WEEE) | no special marking needed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product is Lead-Free Soldered | not soldered | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface Standard1 | IEC 60169-15; MIL-STD-348A/310; CECC 22110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface Standard2 | IEC 60169-15; MIL-STD-348A/310; CECC 22110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electrical data | Jump to [Top] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nominal Impedance1 | SMA ? plug (male) | 50 | Ω | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nominal Impedance2 | SMA ? jack (female) | 50 | Ω | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nominal Attenuation | 3 | dB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Average Power | To 25 °C ambient temperature. Linearly derated to 1.1 W at 85 °C ambient temperature. | 2 | W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Coefficient | 0.001 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Temp Coefficient | 0.0001 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frequency range Frame | 0 … 6 | GHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Atten Deviation Frame | ± 0.6 | dB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSWR Frame | ≥ 1.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Return Loss Frame | < 20.83 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
