| 品牌：上海华相 | 型号：DTS200 |
质量***，有实际测试图，请放心购买我们每一个都货测试好才发货。

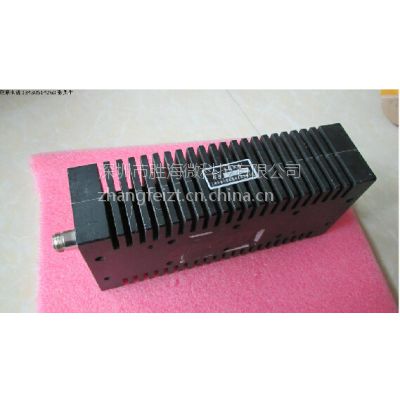

上海华相 DTS200 DC-4GHz 200W 40dB N公-N母 RF 高功率 大功率同轴衰减器
频率范围：DC-4GHz
衰减值：40dB ± 1.0
驻波比 SWR：1.4
平均功率(Max)：200 W
接头形式：N母-N母
***资料下载
/2011461.html
衰减精度测试图
SWR 驻波测试图
***资料
pdf下载
| ||||||||||||||||||||||||||||||||||||||||
同轴固定衰减器适用于任何需要降低功率电平或进行电路匹配的场合，可定量吸收传输线中的能量，扩展功率量程，控制功率电平，并可配以小功率计，综合测试仪或频谱分析仪***测量各种射频微波发射机的功率或频谱。 DTS系列同轴固定衰减器平均功率10W-10KW，频率DC-26.5GHz。具有如下特征：工作频带宽，驻波系数低，衰减值平坦，抗脉冲，抗烧毁能力强。 |
| |||||||||||||||||||||||||||||||||||||||
RoHS: 符合 | ||||||||||||||||||||||||||||||||||||||||
电气性能： | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
备注： XX 表示衰减量 | ||||||||||||||||||||||||||||||||||||||||
标称阻抗：50Ω 平均功率：200W对应环境温度25°C, 当温度上升到125°C, 功率线性递减至20W. 峰值功率：10KW (5μs脉宽, 2%负载周期) 三阶交调(可选)：反射交调, < -100dBc 两个输入频率分别为935MHz和960MHz, 每个载波功率+43dBm. 连接器形式：N, 7/16 | ||||||||||||||||||||||||||||||||||||||||
备注： 1. 所有外形尺寸单位mm, 尺寸公差±2% 2. 若非特别说明,外形尺寸和技术指标对应N型连接器。 3. 可按照客户要求订制特殊规格衰减量和精度。 | ||||||||||||||||||||||||||||||||||||||||
